Фраза «надо промыть, чтобы вышли соли» звучит логично — и почти всегда оказывается слишком грубой. Вода действительно растворяет и переносит соли. Она же гоняет загрязнения внутри пор, меняет влажностный режим, подтачивает покрытия и ломает то, что держалось только благодаря влаге.
У одного предмета главный риск — активная коррозия металла. У другого — кристаллизация солей в порах. У третьего — химически ослабленный поверхностный слой стекла. У четвёртого — усадка мокрой органики при сушке. Это разные механизмы, и одна «промывка» не лечит их все.
Вода — не нейтральный универсальный инструмент. Десалинизация — не синоним замачивания, а контролируемое консервационное лечение.
Дальше — про механизмы и про то, где вовремя остановиться. Домашних рецептур, концентраций и режимов ванн здесь нет: для значимых, археологических, составных и просто неопознанных предметов такие решения принимают после диагностики материала, состояния и контекста, с документацией и контролем результата. Общая рамка — в принципах реставрации, первые действия сразу после подъёма — в первых 24 часах.
Пять процессов, которые сваливают в слово «гидролиз»
В любительской среде «гидролиз» постепенно стал словом для любого разрушения, связанного с водой. Для практики полезнее называть процесс точно: название определяет действие. Лечить соли как коррозию, стекло — как металл, а усадку органики — как «окисление» значит промахнуться на первом же шаге.
| Процесс | Что происходит в упрощённом виде | Где встречается | Что важно знать |
|---|---|---|---|
| Кристаллизация растворимых солей | Растворы солей перемещаются вместе с влагой; при изменении условий соли кристаллизуются в порах и на поверхности и создают давление | Пористая керамика, камень, кирпич, археологические металлы, смешанные объекты | Видимый белый налёт — не единственный признак; агрессивное мытьё и быстрая сушка меняют картину, а не причину |
| Коррозия металла | Металл реагирует с окружающей средой; влага, кислород, соли и состав сплава определяют скорость и характер процесса | Железо, медные сплавы, свинец, цинк, олово и другие металлы | Коррозионный слой может нести информацию и быть единственным, что удерживает форму предмета |
| Дещелачивание и растворение стеклянной сетки | Вода вымывает щелочные компоненты стекла; химически изменённые поверхностные слои ослабевают, отслаиваются, эродируют | Археологическое и историческое стекло | Радужность и матовость — не повод «вернуть прозрачность»; поверхность может быть очень хрупкой |
| Гидролитическое разрушение органики и полимеров | Вода участвует в разрыве химических связей ряда органических материалов, особенно при неблагоприятных условиях | Бумага, кожа, текстиль, дерево, клеи, покрытия, композиты | Хрупкость бывает внутренней и проявляется при чистке, сгибании или сушке |
| Механическая усадка при высыхании | Влажная структура теряет поддерживающую воду и меняет объём | Мокрое дерево, кожа, текстиль, кость, композиты | Это не гидролиз, но риск потерять форму — самый высокий; нужна профессиональная стратегия стабилизации |
Только один из этих пяти механизмов действительно называется гидролитическим. Остальные четыре — физика кристаллизации, электрохимия, выщелачивание и механика усадки. Слово «гидролиз» в разговоре о находках чаще мешает, чем помогает.
Historic Jamestowne описывает для археологического стекла два конкурирующих водных процесса: дещелачивание, при котором из структуры вымываются щелочные компоненты, и растворение самой стеклянной сетки. Результат — слоистые поверхности, отслаивание, питтинг и общее ослабление предмета. Это ровно тот случай, когда «промыть» без знания материала не является планом.
Что делают соли и колебания влажности
Соли не всегда видны. Они сидят в порах, в коррозионных продуктах, в остатках грунта, в микротрещинах. При изменении влажности вода делает их более или менее подвижными; при высыхании часть кристаллизуется. Для пористых материалов это физическое напряжение изнутри, для металлов — топливо для неблагоприятных коррозионных процессов.
Ключевая мысль: диагноз не ставят по одному признаку.
| Наблюдение | Что это может означать | Почему одного признака мало |
|---|---|---|
| Белёсый или кристаллический налёт | Возможны поверхностные соли или другой продукт разрушения | Налёт бывает грунтом, старым покрытием, минералом или следом прежней обработки |

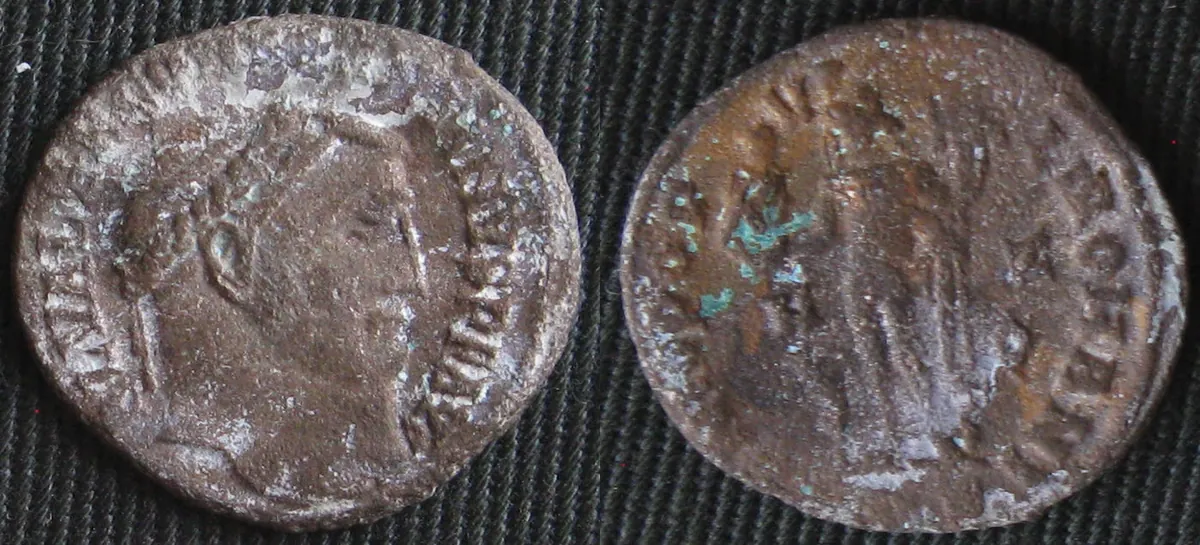

| Порошковая зелёная коррозия на медном сплаве | Возможна активная коррозия, в том числе хлоридно-связанная | Внешне похожие продукты имеют разную стабильность и разную историю |
| Рыхлая слоистая ржавчина | Металл и коррозионные слои могут быть нестабильны | Снятие корки способно уничтожить форму, покрытие и включения |
| Налёт вернулся после «чистки» | Процесс продолжается либо изменились условия хранения | Повторная агрессивная чистка не устраняет причину |
| Резкое изменение вида после сушки | Влага и соли участвовали в стабильности поверхности | Компенсировать это новой жидкостной обработкой без диагностики нельзя |
Canadian Conservation Institute отмечает, что металлы, загрязнённые растворимыми солями, при высыхании представляют отдельный риск и требуют консервационного рассмотрения. Практический вывод простой: если соли вероятны, предмет перестаёт быть подходящим объектом для бытового эксперимента.
Отличать защитную патину от активного очага — отдельный навык; разбор слоёв коррозии — в химии и инструментах.
Десалинизация: цель, пределы и почему её контролируют
Десалинизация — удаление или снижение содержания нежелательных растворимых солей. В профессиональной практике это часть плана: идентификация материала, оценка состояния, выбор среды, документирование, контроль результата, стабилизация и режим хранения. К «подержать в воде» она не сводится.
| Вопрос | Почему он должен быть решён до начала лечения |
|---|---|
| Какой это материал и есть ли покрытие или композит? | Допустимое для одного металла разрушает соседний слой, стекло, органику или клей |
| Какие соли предполагаются и где они находятся? | Поверхностный налёт, соли в порах и соли внутри продуктов коррозии требуют разных подходов |
| Как объект перенесёт контакт с водой и последующую сушку? | Риск задают не только соли, но и пористость, трещины, влажность и внутренняя структура |
| Как будет измеряться результат? | Без контроля улучшение неотличимо от временного изменения вида |
| Что делать с растворами и отходами? | В них соли, металлы и загрязнения; это не безопасная бытовая вода |
| Какой режим хранения будет после? | Без контроля среды процесс возобновляется или проявляется иначе |
Проверить десалинизацию «по чистой воде» нельзя. Внешне прозрачная жидкость не доказывает ни того, что соли ушли, ни того, что материал стабилен, ни того, что процесс завершён.
Society for Historical Archaeology подчёркивает, что растворимые соли повреждают археологические материалы, а выбор консервационного лечения зависит от материала, состояния и возможностей долгосрочного хранения. Поэтому честнее говорить не «как самому обессолить», а «как распознать предмет с солями, задокументировать его и вывести на контролируемый маршрут». Что делать дальше со средой хранения — в консервации и мониторинге состояния.
Металл: коррозия — это не грязь
Коррозионный слой бывает вредоносным, стабильным, информационно ценным — и часто всем сразу. На нём сохраняются следы покрытия, отпечатки органики, технологические признаки, микрорельеф. Особенно опасно обращаться с археологическим железом как с цельным куском металла: под коркой металлического ядра может почти не остаться.
| Материал и состояние | Чего нельзя обещать | Безопасная логика маршрута |
|---|---|---|
| Железо с активной рыхлой коррозией | Что любую ржавчину надо снять механикой или «восстановить током» | Документация, изоляция, оценка солей и условий хранения; для значимых и сложных случаев — специалист |
| Медь и бронза с зелёными продуктами | Что зелёный цвет означает один процесс и один реагент | Разобрать характер поверхности, покрытия, смешанные материалы, повторную активность и историю предмета |
| Серебро с тёмным слоем | Что потемнение надо удалять до блеска | Сначала различить стабильную поверхность, серебрение, чернь, грунт и декоративные элементы |
| Свинец, олово, цинк, алюминий | Что к ним подходит любой «металлический» протокол | Считать их отдельными материалами; при сомнении — специализированная консультация |
| Биметалл, плакировка, позолота | Что можно работать по базовому металлу | Любое активное действие способно уничтожить тонкий слой и связь материалов |
Электролиз, агрессивное химическое удаление и быстрое механическое раскрытие — не диагностический этап. Society for Historical Archaeology прямо указывает: активные обработки требуют учитывать строение предмета, материалы, коррозионные слои и долгосрочные последствия. Металл-специфика разобрана отдельно: железо, медь и бронза, серебро, электролиз пошагово.
Сесквикарбонат натрия против хлоридов на медных сплавах — классический пример контролируемой процедуры, а не «промывки»: у неё есть срок, смена раствора, критерий остановки и обязательная консервация после. Всё это не то же самое, что «замочить в тазу».
Стекло: дещелачивание и разрушение поверхности
Стекло выглядит твёрдым и цельным, но после долгого пребывания в земле или воде его поверхность бывает химически изменена. Радужная плёнка, матовость, «слои луковицы», сетка трещин, осыпание — это не грязь, которую убирают ради красоты.
| Признак | Риск неправильного действия | Правильная первая реакция |
|---|---|---|
| Радужная переливчатая поверхность | Снятие изменённых слоёв вместе с остатками декора и исходной геометрии | Фото при разном освещении, минимум контакта, консультация |
| Мутность и матовость | Трение в попытке вернуть прозрачность повреждает поверхность | Не полировать и не тереть; сначала определить состояние |
| Слоистое отслаивание | Отделение тонких слоёв, механическая потеря фрагментов | Не разбирать, не сушить резко, не мыть активно |
| Внешне целый, но очень хрупкий предмет | Разрушение при простом удержании или при снятии грунта | Поддерживать предмет целиком, сократить манипуляции, выбрать консервационный маршрут |
Стекло, эмаль, камни во вставках и прочие «не металлы» вынесены в особые случаи — там же про то, почему химию к ним не применяют вообще.
Органика и композиты: чем опасна резкая сушка
Мокрое дерево, кожа, текстиль, бумага, кость и многослойные предметы держат форму, пока вода поддерживает их структуру. Сушка, нагрев, солнце, бытовая химия и попытка «расправить» материал дают усадку и необратимую деформацию.
| Ситуация | Почему риск высок | Чего не делать |
|---|---|---|
| Мокрое дерево, кожа, текстиль | Ослабленная структура разрушается при изменении влажности | Не сушить феном, на батарее и на солнце; не расправлять и не чистить щёткой |
| Металл с остатками ткани или дерева | Органика — часть контекста и часто приклеена к продуктам коррозии | Не отделять материалы и не замачивать предмет «как железо» |
| Бумага, этикетка, след клея или лака | Вода и растворители размывают и растворяют поверхностную информацию | Не смачивать; не использовать клей и скотч как временную «починку» |
| Композитный предмет | Части реагируют на влагу и химикаты несовместимо | Не применять единый протокол только потому, что один материал доминирует визуально |
Матрица «вода и предмет»: когда вода не ответ
Матрица не заменяет диагностику. Она показывает, когда разумнее сделать паузу, чем искать «мягкий» бытовой способ обработки.
| Ситуация | Активная промывка или замачивание | Безопасный следующий шаг |
|---|---|---|
| Материал неясен | Нет | Фото, описание, отдельное хранение, определение материала или консультация |
| Мокрая органика либо смешанный объект | Нет | Стабилизировать без резкой сушки и получить профессиональную рекомендацию |
| Стекло с радужностью или слоистостью | Нет | Минимизировать обращение, не тереть, консультация |
| Металл с солями, рыхлой коркой или покрытием | Не как самостоятельное решение | Документировать, изолировать, оценить риски и консервационный маршрут |
| Плотная, устойчиво выглядящая керамика без покрытий | Не решать по внешнему виду | Сначала убедиться в происхождении, покрытиях, солях и ограничениях конкретного предмета |
| Предмет с клеймом, росписью, эмалью, позолотой | Нет | Съёмка и специализированная оценка |
Строка «материал неясен» закрывает больше случаев, чем кажется. Неопознанный сплав, следы старой реставрации, скрытая органика под коркой — всё это выглядит как обычная находка ровно до момента, когда её положили в воду.
Где заканчивается самодеятельность
Три границы, которые стоит держать в голове до того, как открыт кран.
Правовая. Находка в руках не создаёт права на любое вмешательство: правила страны, где предмет поднят, распространяются на хранение и уведомление так же, как на сам поиск. Это образовательный разбор, а не юридическая консультация.
Право не выводится из внешнего вида предмета. Если при подъёме или осмотре видны признаки культурного слоя, погребения или боеприпаса — работа останавливается: предмет не чистят и не перемещают «для удобства», дальше действует местная процедура уведомления.
Безопасность. Любая работа с растворами — это перчатки, защита глаз, проветривание и отдельная посуда, которая не возвращается на кухню. Отработанные растворы содержат соли, металлы и загрязнения; выливать их «как воду» неправильно. У сесквикарбоната, кислот и тиомочевины свои режимы и свои риски — см. химию и инструменты.
Компетенция. Значимый, археологический, составной или просто неопознанный предмет — случай для консерватора, а не для ванны на кухне. Отказ от действия здесь такое же решение, как и действие, и записывается в журнал так же.
Куда смотреть дальше:
- Первые 24 часа после находки — как сохранить исходное состояние до диагностики.
- Принципы реставрации — обратимость, минимальное вмешательство и границы любительской работы.
- Реставрация железа — соли, коррозия и обязательная консервация следом.
- Медь и бронза — патина, хлориды и сесквикарбонат.
- Консервация и хранение — контроль среды и профилактика повторной активности.
- Особые случаи — стекло, органика, покрытия и композиты.
- Мониторинг состояния — как заметить, что процесс возобновился.
Что добавить в журнал консервации
Вода, соли и химические процессы требуют истории наблюдений, а не одного кадра «до и после».
| Поле журнала | Пример полезной записи |
|---|---|
| Исходное состояние | «Зелёная рыхлая зона у края; на фото белёсые точки; материал определён неуверенно» |
| Контекст и дата | «Поднят 12 мая; влажный суглинок на момент обнаружения; участок и лист карты записаны» |
| Решение | «Активная обработка не проводилась: есть покрытие, органика, неясный материал» |
| Вмешательство | Только фактические действия, материалы, даты и исполнитель |
| Контроль | «Фото через 30 дней; изменений нет; хранение — бокс с силикагелем» |
| Эскалация | «Направлен консерватору; нужна оценка стекла; требуется анализ солей» |
Журнал не должен превращаться в инструкцию «повторить процедуру». Его задача — прослеживаемость: чтобы разные люди не обработали один предмет несовместимыми способами. На том же принципе построен чек-лист реставрации.
Частые вопросы
Гидролиз — это то же самое, что коррозия?
Нет. Коррозия — химическое и электрохимическое изменение металла. Гидролитические процессы характерны для ряда органических и полимерных материалов: вода участвует в разрыве связей. С водой связаны также кристаллизация солей и деградация стекла, но это отдельные механизмы. Точный термин помогает выбрать безопасное действие, неточный заводит в неправильный протокол.
Если соли опасны, почему нельзя просто промыть предмет?
Потому что соли — лишь одна часть задачи. Вода взаимодействует с материалом, порами, трещинами, покрытиями и органическими включениями, а после неё требуется контролируемая стабилизация и режим хранения. Без диагностики нельзя понять, помогает действие или создаёт новый риск, который проявится через месяц.
Можно ли оценить наличие солей по цвету налёта?
Надёжно — нет. Цвет и вид дают повод для осторожности, но не позволяют идентифицировать вещество. Правильнее зафиксировать наблюдение фотографией и описанием и не начинать активное лечение по внешнему сходству с чужими снимками.
Радужность на стекле — это всегда ценный слой?
Не всегда, но это признак, который нельзя стирать без оценки. Радужность связана с химически изменёнными поверхностными слоями; их утрата чаще всего необратима и уносит с собой исходную геометрию поверхности и остатки декора.
После старой чистки налёт вернулся. Нужно повторить процедуру сильнее?
Нет. Повторная агрессивная обработка либо маскирует проблему, либо усиливает её. Зафиксируйте повторное изменение, проверьте условия хранения — влажность, упаковку, соседство материалов — и переходите к консервационному маршруту вместо второго круга той же процедуры.
Дистиллированная вода безопаснее водопроводной?
Для промывки — да: она не приносит собственных солей, и в контролируемых процедурах используют именно её. Но замена водопроводной воды на дистиллят не превращает замачивание в десалинизацию: вопросы материала, покрытий, сушки и контроля результата остаются открытыми.
